信而泰GPS異地測試解決方案：跨越空間的通信測試

在現代通信網絡中，異地測試是驗證系統性能、測試服務連續性的關鍵環節，然而，不同地理位置間的時鐘同步難題，往往成為制約時延測試的“阿喀琉斯之踵”。信而泰推出的GPS異地測試解決方案，以高精度時鐘同步技術為核心，為金融、數據中心、星網通信等領域提供了跨越空間的時延測試?yán)�器，讓跨越地域的精�?zhǔn)測試成為現實。

信而泰GPS異地測試解決方案依托GNSS（全球衛星導航系統），實現了對北斗、GPS、GLONASS、Galileo等多系統的兼容與利用。通過外接GPS模塊接收衛星射頻信號，解調出1PPS（每秒脈沖）及TOD（時間日）時標信息，實現測試儀間的時鐘同步。

具體的同步原理如下：

● GPS模塊：接收天線傳輸?shù)纳漕l信號，輸出高精度時標，確保多臺儀表共用同一PPS源，實現時間對齊。

● 測試儀同步：儀表通過GPS時鐘同步接口接收時標，選擇GPS輸入時鐘作為本機箱時鐘源，保障延時測試的絕對精度。

1. 金融行業：

在金融行業，信而泰GPS異地測試解決方案助力多活數據中心容災演練，通過強制觸發異地機房切換，驗證交易數據零丟失的能力，確保金融業務的連續性和穩定性。

2. 數據中心互聯：針對數據中心互聯需求，該方案可測量超低延遲鏈路的實際吞吐量與時延，覆蓋骨干網節點，為數據中心的高效運行提供數據支撐。同時，BGP路由收斂測試模擬跨AS域鏈路中斷，驗證故障切換能力，保障網絡架構的健壯性。

3. 星網通信領域：在星網通信領域，該方案支持衛星終端協議兼容性測試，驗證北斗導航終端與地面基站在跨時區、跨地域環境下的協議一致性。（測試儀模擬私有協議路由場景）

此外，通過損傷儀模擬太空環境的高延遲、高丟包特性，驗證衛星帶寬接入的穩定性，為空間通信提供可靠保障。

操作指南：GPS異地測試配置流程

1. 設備配置

信而泰DarYu和BigTao系列測試儀均支持GPS異地測試功能。

用戶只需在兩臺測試儀上分別接入GPS模塊，并通過管理PC將測試儀接入同一管理網絡，即可實現設備的統一管理和配置。

2. GPS模塊配置

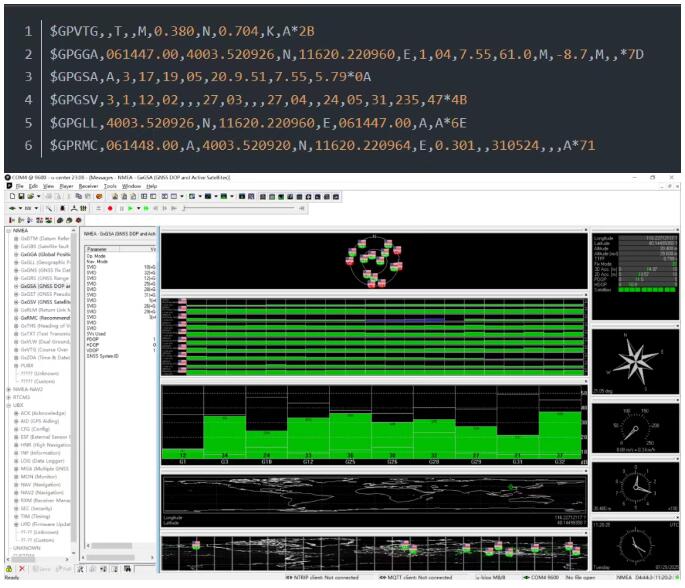

使用u-center軟件對GPS模塊進行配置，包括設置報文輸出類型、頻率、波特率等參數。

通過簡單的操作，即可讓GPS模塊輸出符合測試需求的時標信號。

3. 測試實施：

在配置完成后，兩臺測試儀將分別作為Master節點，使用GPS輸入時鐘作為本機箱的時鐘源。

通過打流測試，可以精確測量異地?cái)?shù)據中心之間的時延，為網絡優化和故障排查提供有力依據。

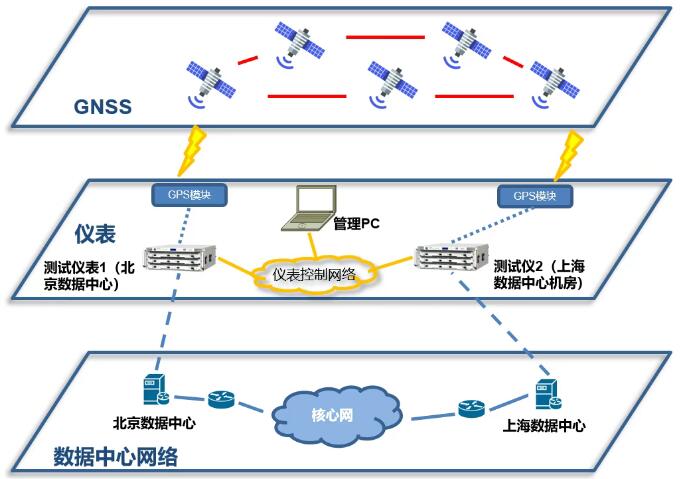

如下圖是數據中心異地時延測試示意圖。

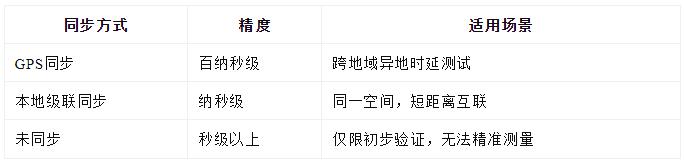

方案對比優勢：GPS同步vs機框級聯vs未同步

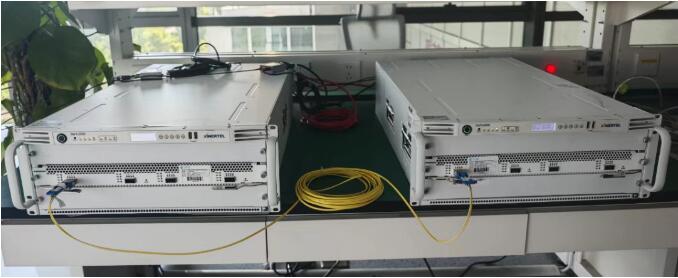

通過實際測試驗證，兩臺測試儀，槽位2各插入一張X2-100G板卡，測試儀1（左）往測試儀2（右）打流。

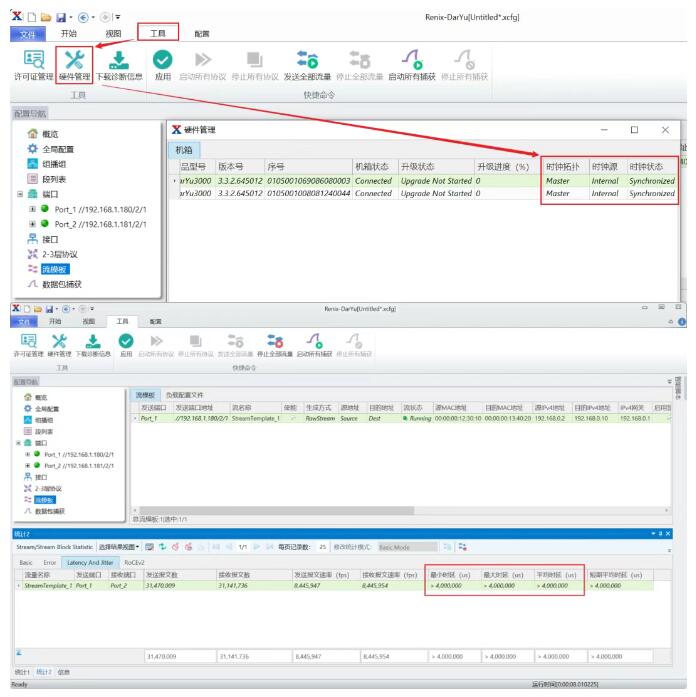

信而泰GPS異地測試解決方案在未做任何時鐘同步時，兩臺機框時鐘拓?fù)渚鶠镸aster，時鐘源為Internal。

測試結果：最大、最小、平均時延均超過4s；

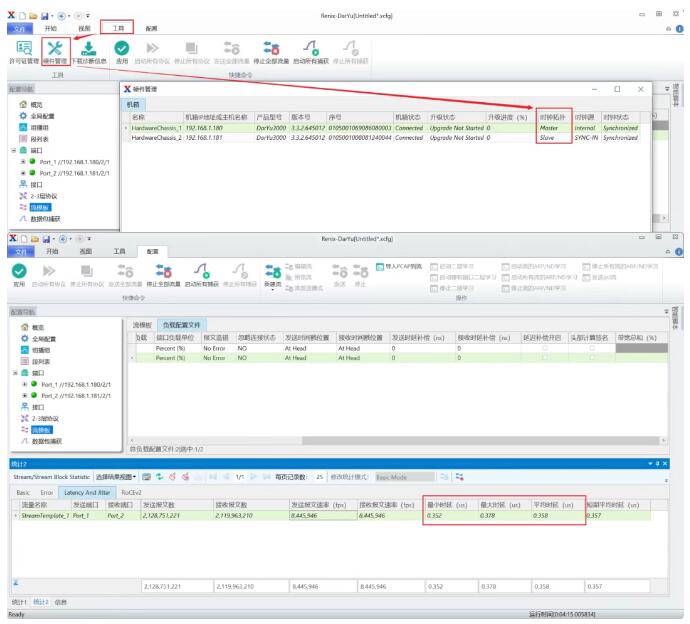

通過本地級聯方式時，一臺機框時鐘拓?fù)錇镸aster，時鐘源為Internal；

另一臺機框時鐘拓?fù)錇镾lave，時鐘源為SYNC-IN。

測試結果：最小時延0.352us、最大時延0.378us、平均時延0.358us。

而采用GPS方式同步時鐘源后，兩臺機框時鐘拓?fù)渚鶠镸aster，時鐘源為GPS。

測試結果：最小時延可達到0.445 us，最大時延為1.598 us，平均時延為1.02 us。經過對比測試，信而泰GPS異地測試解決方案時延測試的結果符合預期，切實可用，無疑是異地測試場景需求的優質之選。

總結

信而泰DarYu和BigTao系列測試儀全面支持GPS異地測試，提供從10M到800G的端口適配能力，覆蓋2-7層網絡協議仿真，為金融、數據中心、星網通信等領域提供了高精度、低成本的測試工具。未來，信而泰將持續深耕通信測試領域，以技術創新助力“網絡強國”戰略，讓中國標準引領全球通信發展！
